美國VIKING齒輪泵

美國VIKING齒輪泵SG-04、SG-05和SG-07，SGN-05, SGN-07系列特征：

Viking直齒輪雙泵系列SG-04、SG-05和SG-07非常適合工業市場的許多應用。兩臺d立的抽油機由單一電源供電，以降低設備成本并簡化安裝。由于每臺抽油機可以在不同的壓力下工作而不影響其他抽油機，因此系統的靈活性得以保持。共有70種不同的雙泵組合可供匹配你的要求。

SG-04、SG-05和SG-07系列固定排量直齒輪雙泵的設計使容量以40%的均勻增量增加，因此Viking正齒輪雙泵始終在您容量需求的20%以內。

注：這些正齒輪雙泵沒有作為標準配備泄壓閥。必須為泵送系統提供某種形式的壓力保護，比如：排放管路中的安全閥，扭矩限制裝置，爆破片等。

① 顯示的值表示z小值或z大值。在編目泵應用于涉及z大壓力或z低或z高溫度和/或粘度的應用之前，可能需要一些特殊結構或考慮事項。某些型號在壓力和/或粘度方面有限制。參見規范第341.6和341.7頁，以及性能曲線，第341.19至341.62頁。

② 每個泵段的標稱容量基于1750 RPM低壓下處理稀液體。

VIKING未安裝的泵：SG-04、SG-05和SG-07系列正齒輪雙泵可提供未安裝或已安裝的裝置，如下頁所示。Viking正齒輪雙泵可提供多種端口布置、密封選項和驅動設備，以滿足特殊需求。

Viking Pump SG系列詳細信息：

SG-04系列、SG-404 系列、SG-05系列、SG-05系列、SG-07系列、SG-407系列TM泵均不宜改型。如果齒輪兩邊的板顯示磨損，那么齒輪也可能磨損。更換的費用將低于所需的零部件和人工。

建議更換的唯-部件是唇密封和o形環，如果泵拆卸，則必須更換。這些說明將與附錄一起使用，以協助檢查,并在必要時維修這些泵。為了安裝新的唇形密封，建議大的管座比唇形密封的外徑略小，以及2英寸長的內徑管道。

如需更多信息，請與您的維京泵代表聯系，獲取TR-809 (SG-05系列TM)、 TR-810 (SG-07 系列TM)、TR-811 (SG-405系列) 的副本“或TR-812 (SG-407系列) 。

Viking Pump SG系列旋轉:

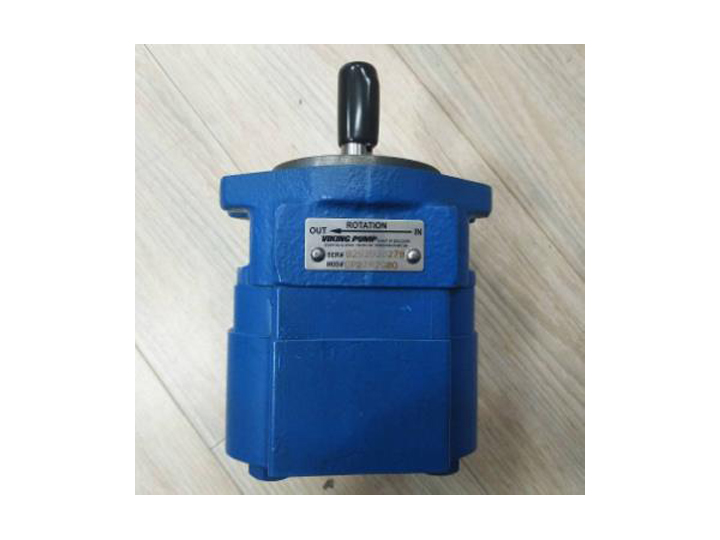

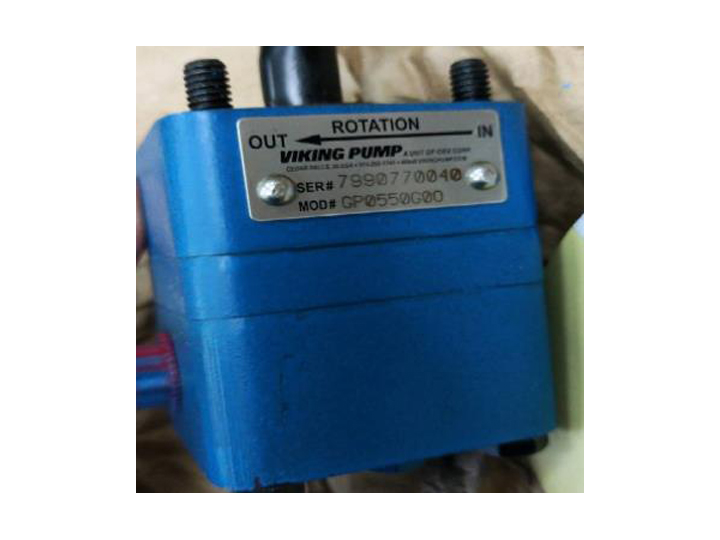

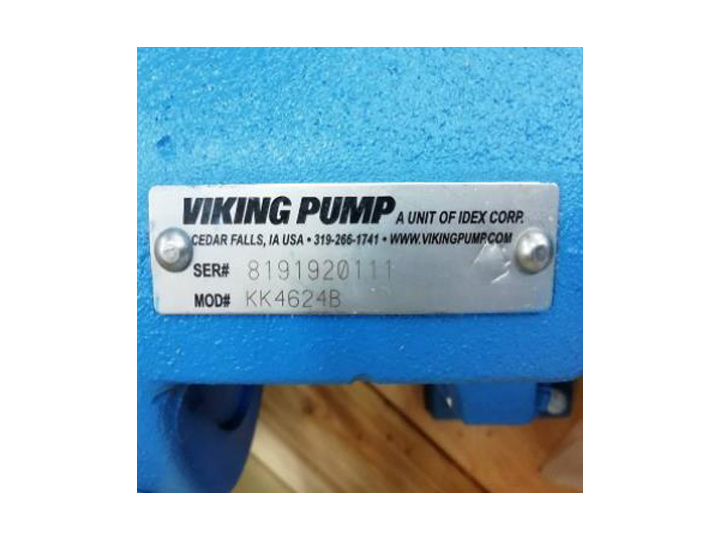

Viking外齒輪泵可提供順時針(-G0) 或逆時針(-G1) 旋轉。泵的預定旋轉和進出口口位置在泵銘牌上注明。不要讓泵倒轉，否則密封會暴露在充分排放壓力下。

Viking Pump SG系列減壓閥

1.Viking Pump是正放置泵，必須是供了某種壓力保護。這可能是直接安裝在泵上的安全閥、內部減壓閥、限矩裝置或破裂磁盤。

2.安全閥調節螺絲蓋必須總是指向泵的吸入口方向。第3頁“圖4”組件或者第3頁上的“圖5”或調節排放壓力。有關減壓閥的其他信息，請參閱技術服務手冊TSm000和工程服務公告ESB-31。

Viking Pump SG系列裝備:

1.泵的表面貼裝必須清潔平整。對于NEMA安裝，使用SAE等級為5或更好的絞盤安裝泵。

2.適用于IEC安裝，使用8.8級或更好的旋蓋螺釘安裝泵。

SG-04 Series TM, SG-05系列Tm: 4安裝的絞盤必須有一一個z小的Vz英寸螺紋嚙合，并且必須均勻地扭矩到12-15fb。SG-07系列:2個固定絞盤螺絲必須至少有7英寸的螺紋嚙合，并且要均勻扭矩為50-55英尺-腸易激綜合征。

3.標準SG系列泵適用于與顎式聯軸器，不會在泵軸上產生軸向推力。如果使用了不正確的耦合類型，則可能會造成內部損害。

4.不要撞擊或按壓泵驅動耦合器安裝。會導致泵內部損壞。

5.如果耦合器沒有滑到軸上，檢查聯軸器、軸和鍵劃痕或毛刺和刪除。如果泵是皮帶傳動或齒輪驅動的，則其懸垂載荷選項。

6.泵安裝好后耦合安裝時，建議將潤滑油放入吸油口，用手轉動泵，以確保泵正常運轉。

VIKING填料密封常備貨型號：

SG-0417 SG-40417

SG-0418 SG-40418

SG-0425 SG-40425

SG-0435 SG-40435

SG-0450 SG-40450

SG-0470 SG-40470

SG-0518 SGN-0518

SG-0525 SGN-0525

SG-0535 SGN-0535

SG-0550 SGN-0550

SG-0570 SGN-0570

SG-0510 SGN-0510

SG-0514 SGN-0514

SG-0519 SGN-0519

SG-0528 SGN-0528

SG-0729 SGN-0729

SG-0741 SGN-0741

SG-0758 SGN-0758

SG-0782 SGN-0782

SG-0711 SGN-0711

SG-0716 SGN-0716

SG-0722 SGN-0722

SG-0732 SGN-0732

VIKING機械密封常備貨型號：

SG-40417

SG-40418

SG-40425

SG-40435

SG-40450

SG-40470

SG-40518 SGN-40518

SG-40525 SGN-40525

SG-40535 SGN-40535

SG-40550 SGN-40550

SG-40570 SGN-40570

SG-40510 SGN-40510

SG-40514 SGN-40514

SG-40519 SGN-40519

SG-40528 SGN-40528

SG-40729 SGN-40729

SG-40741 SGN-40741

SG-40758 SGN-40758

SG-40782  SGN-40782

SG-40711  SGN-40711

SG-40716 SGN-40716

SG-40722 SGN-40722

SG-40732 SGN-40732
